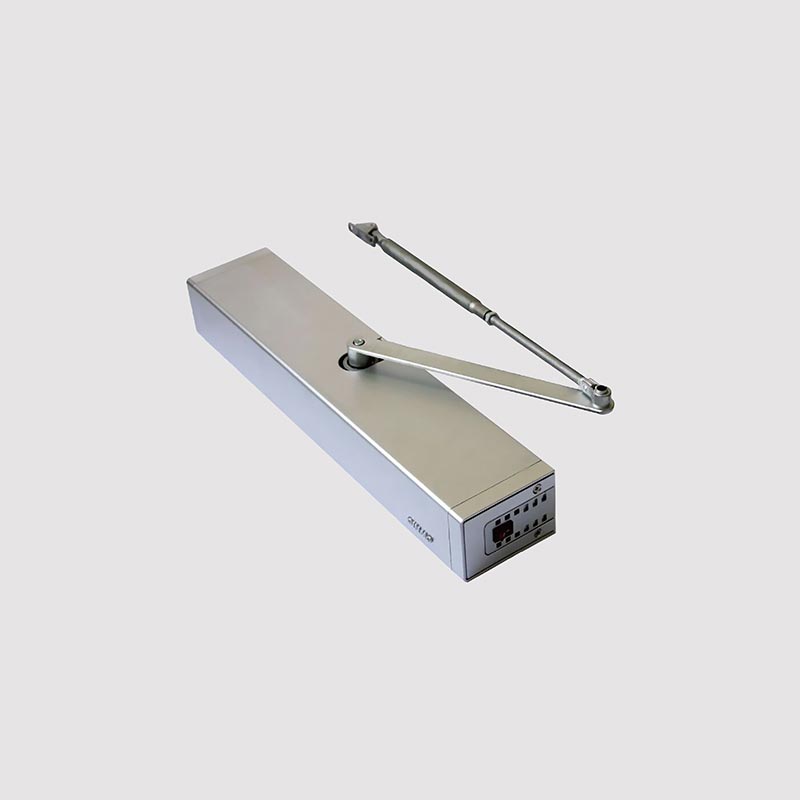

300 kg Automatisk Swing Operator

Hvordan fungerer den 300 kg automatiske svingemotoren?

1. Utløsersignal: Åpningen av døren kan utløses med ulike metoder, som infrarøde eller mikrobølgesensorer, manuelle trykknapper, adgangskontrollsystemer, etc.

2. Behandling av kontrollsystem: Ved mottak av et signal evaluerer kontrolleren inngangen, verifiserer at betingelsene for åpning er oppfylt, og gir en kommando for å aktivere drivsystemet.

3. Motordrevet mekanisk arm: Den kraftige motoren aktiveres og, ved å bruke en reduksjonsmekanisme for å gi stabilt dreiemoment, driver den mekaniske armen eller koblingssystemet i bevegelse.

4. Døråpningsprosess: Den mekaniske armen skyver døren for å rotere rundt hengslene og åpner den til en forhåndsinnstilt vinkel. Denne prosessen bruker en "myk start"-mekanisme for å forhindre plutselige støt, og sikrer at selv en tung dør på 300 kg åpnes jevnt.

5. Holde åpen tilstand: Døren forblir i åpen posisjon for en bestemt varighet, som er justerbar.

6. Automatisk lukkeprosess: Kontrollsystemet gir en kommando om å lukke døren; motoren reverserer retningen, og døren lukkes sakte for å forhindre smelling eller slag, og sikrer dermed sikker drift selv med tunge dører.

Hva er installasjonsmetodene for en 300 kg automatisk svingdøråpner?

På grunn av de spesifikke kravene knyttet til kjøring av tunge dørpaneler, stiller 300 kg automatisk svingdøråpner høye krav til installasjonsstrukturer, lastfordeling og romlig utforming. Det er tre primære installasjonsmetoder, som hver passer til forskjellige arkitektoniske forhold, dørtyper og designkrav; i løpet av prosjektkonsultasjonsfasen vil vi analysere din spesifikke situasjon og gi skreddersydde anbefalinger.

I. Toppmontert koblingstype

For slagdøråpnere er dette den vanligste og mest fleksible installasjonsmetoden. Hovedmotorenheten monteres på veggen eller bjelken rett over dørlisten. En høystyrke lenkearm kobles til motorens utgående aksel i den ene enden, mens den andre enden er hengslet til den øvre delen av dørbladet. Dørbladet roterer rundt sine originale hengsler, noe som eliminerer behovet for å erstatte de eksisterende dørtappene.

Fordeler:

Renoveringsvennlig: Krever ingen gulvmodifikasjoner, noe som gjør den ideell for oppgradering av eksisterende bygninger.

Enkelt vedlikehold: Hovedenheten er synlig, noe som muliggjør inspeksjon og reparasjon uten å fjerne døren.

Lavere kostnad: Krever ingen innebygde komponenter eller komplisert sivilingeniørarbeid.

Installasjonskrav:

Den øvre døråpningen må være laget av solid betong eller stål; innramming av lett stål er strengt forbudt. Den frie takhøyden må være ≥ 2100 mm, og monteringshull for koblingsarmen må forhåndsbores i den øvre delen av dørbladet.

II. Toppmontert girdrevet type

Hvis prosjektet ditt krever høy presisjon eller høy lufttetthet, kan vi anbefale denne installasjonsmetoden. Motoren og reduksjonsgirkassen er integrert i den øverste dreieenheten. Dørbladet er montert via spesialiserte bærende hengsler som er montert i øvre og nedre dreiemuffer; motoren driver den øvre dreieakselen direkte, og roterer dermed hele dørbladet.

Fordeler:

Glatt drift: Ingen svingende koblingsarm sikrer at dørbladet forblir stabilt og fri for vingling.

Utmerket lufttetthet: Vanligvis brukt i renrom og laboratorier; i kombinasjon med tetningslister oppnår det en høy grad av lufttetthet.

Estetisk enkelhet: Ingen synlig koblingsarm resulterer i et renere, mer strømlinjeformet utseende.

Overlegen lastfordeling: Dørens vekt deles mellom øvre og nedre svingtapper, noe som forlenger levetiden til hengslene.

Installasjonskrav:

Krever bygging av en ny døråpning eller en fullstendig strukturell renovering av eksisterende åpning. En bunnplate for nedre dreiemuffe skal innstøpes i gulvet, og en bærende stålplate skal legges inn i overkonstruksjonen. Selve dørbladet krever en spesialskåret sentral åpning for å få plass til den øvre dreieakselen. Denne metoden bør tilnærmes med forsiktighet i renoveringsprosjekter som involverer eksisterende strukturer, og kan ikke anbefales i slike tilfeller.

III. Hydraulisk system i bakken

Dette representerer en skjult løsning designet for avanserte kommersielle omgivelser og miljøer som mangler overliggende strukturelle elementer. Den hydrauliske sylinderen og motoren er integrert i et bakkeinnstøpt hus; en skyvestang strekker seg oppover fra gulvet for å koble til underkanten av dørbladet, noe som får døren til å svinge utover fra basen når den åpnes.

Fordeler:

Helt skjult: Det finnes ikke noe synlig utstyr over hodet, og dermed bevares den estetiske integriteten til bygningens fasade.

Egnet for bjelkefrie strukturer: Ideell for rom med glassgardinvegger eller himling av gipsplater.

Forbedret følelse av anledning: Brukes ofte for innganger til luksusbutikker, museer og private villaer for å skape en storslått, seremoniell effekt.

Installasjonskrav:

Markoverflaten krever grøfting og forstøpingsarbeid; den ferdige overflaten må gjennomgå vanntettingsbehandling for å forhindre korrosjon forårsaket av vannakkumulering. Ved funksjonsfeil må tilgangsdekselet løftes for å utføre vedlikehold, noe som kan være relativt upraktisk. Dessuten stiller dette systemet strenge krav til gulvets planhet og jevnhet. Hvis prosjektet ditt prioriterer estetikk spesielt høyt – og forutsatt at forholdene på stedet er kompatible – fungerer denne installasjonsmetoden som et utmerket valg.

FAQ

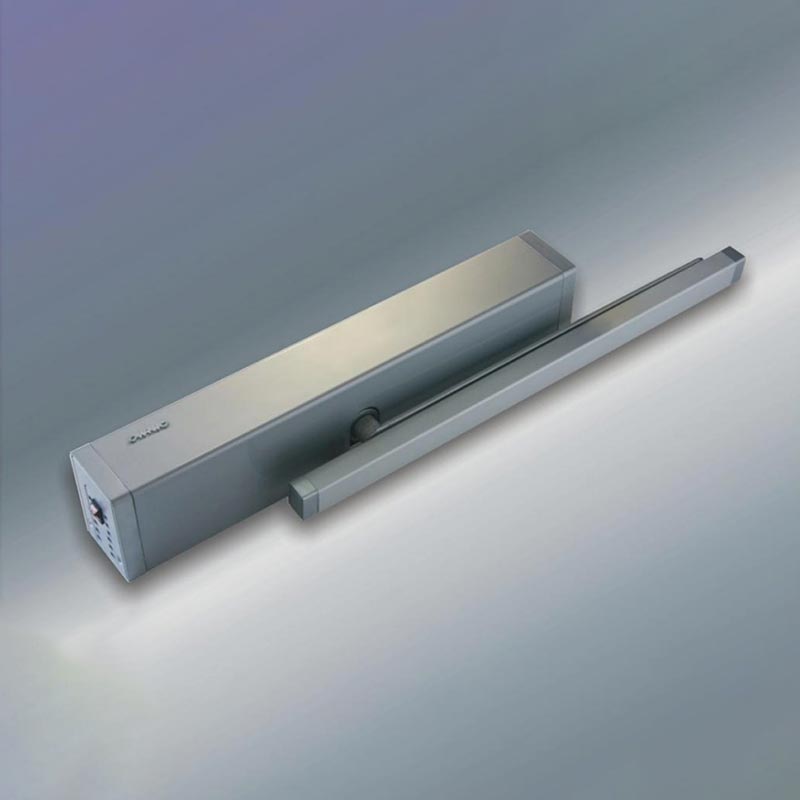

Spørsmål: Hva er den grunnleggende forskjellen i driftsprinsippene mellom en 300 kg slagdøråpner og en 150 kg modell?

A: Den grunnleggende operasjonelle logikken er identisk; maskinvareredundansen er imidlertid betydelig forskjellig.

Motor: Motoren i den 300 kg automatiske svingdørsmotoren har høyere effekt og tykkere kjøleribber.

Girmateriale: Enheten på 300 kg krever gir presisjonsmaskinert helt fra stål for å tåle enorme skjærkrefter.

Fjærstyrke: Når den er utstyrt med en dørlukkingsfunksjon, er det innvendige returfjærtrykket i 300 kg slagdøråpneren 2 til 3 ganger større enn for standardenheter.

Spørsmål: Hvorfor virker åpningshastigheten til 300 kg svingdøråpneren relativt lav?

A: Dette skyldes håndteringen av fysisk kinetisk energi; hvis en 300 kg dør skulle bevege seg for raskt, ville den kinetiske energien den genererer utgjøre en betydelig sikkerhetsrisiko.

Kraftige enheter prioriterer driftsstabilitet under høyt dreiemoment – ​​i stedet for ren hastighet – for å sikre muligheten til å stoppe øyeblikkelig når som helst i portens bevegelse.
